Cách cấu hình và kết nối HMI GOT1000 với PLC S7-1200

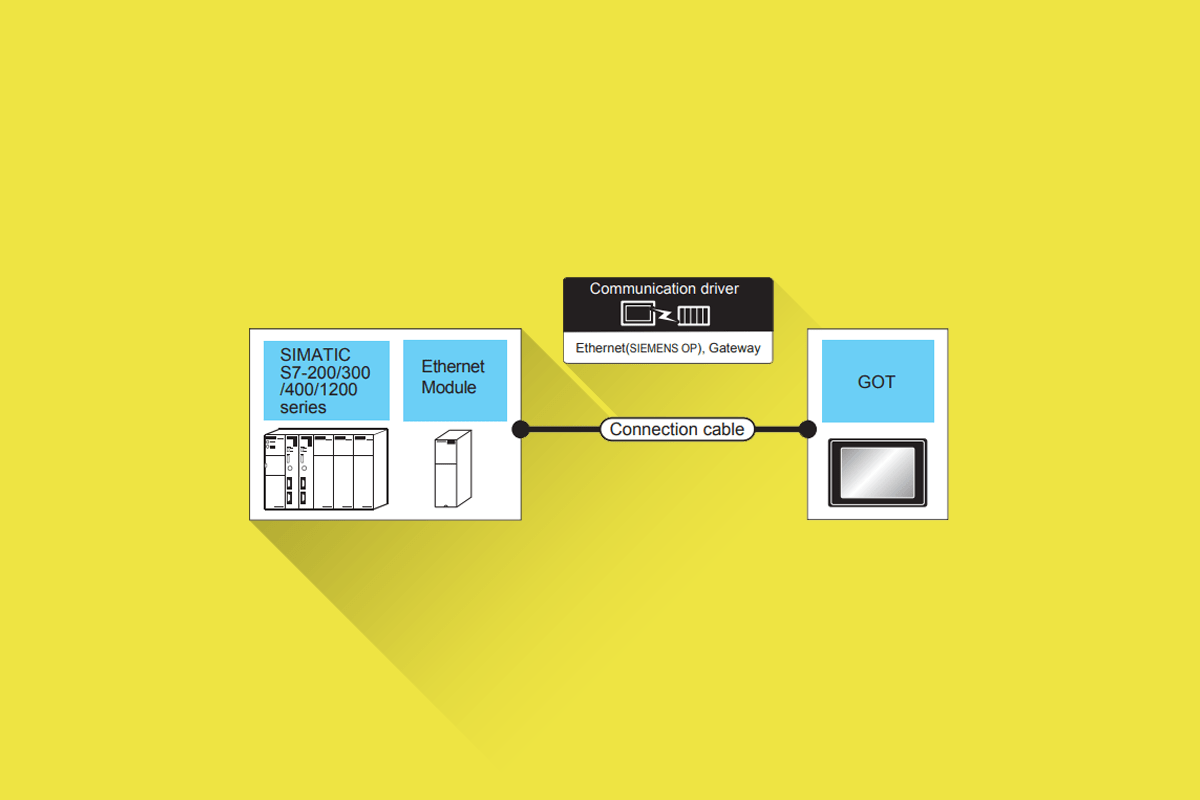

QThang chia sẻ đến bạn cách cấu hình và kết nối HMI GOT1000 với PLC S7-1200 do gần đây tôi có làm đến nó. Để hiểu cơ bản về kết nối giữa HMI của Mitsubishi với PLC Siemen thì cần có driver và bạn sẽ cấu hình nó trong phần mềm thiết kế HMI, ở đây với GOT1000 thì bạn sẽ dùng GT Designer 3 để cấu hình và cũng là thiết kế HMI. Còn ở phía PLC thì chỉ cần quan tâm đến địa chỉ IP.
.

Các thiết bị và công cụ sử dụng trong kết nối:

• PLC S7-1200
• HMI GOT1000 GT1675M-STBA Mitsubishi
• Cáp USB to USB Mini-B
• Cáp Ethernet

Cách cấu hình và kết nối HMI GOT1000 với PLC S7-1200

Với PLC Siemen S7-1200:

Bạn cần nhớ địa chỉ IP Address và biến cần dùng cho HMI (hiển nhiên). Với biến thì trong HMI sẽ không có I0.0, I0.1,… VD: PLC : I123.0 <> HMI: I1230; MW 32bit trong HMI <> MD trong PLC. Bạn xem hình bên dưới để hiểu hơn. Xem thêm tại liệu tôi để cuối bài viết.

Với HMI GOT 1000 Mitsubishi:

1. Bạn cần chọn đúng mã HMI, kiểm tra xem nó hỗ trợ Ethernet không.

2. Cấu hình Controller trong GOT1000. Ở cái phần này lưu ý với S7-1200 mục Controller Type chọn SIEMENS OP(Ethernet), trong quá trình làm thì khi ban đầu tôi cài đặt GT Designer 3 không có tuỳ chọn SIEMENS OP(Ethernet) mà chỉ có SIEMENS S7(Ethernet) nên hãy cài đặt bản GT Designer 3 tại đây.

Xem thêm: Download GT Works 3 (GT Designer3) – Phần mềm thiết kế HMI Mitsubishi [GoogleDrive]

3. Cấu hình Ethernet setting, lưu ý nhập đúng địa chỉ IP của PLC.

4. Sau khi cầu hình và thiết kế HMI xong, bạn sử dụng cáp USB Mini-B để write xuống HMI GOT1000.
Khi Write với cáp USB Mini-B bạn chọn USB. Ở lần sau, nếu bạn đã cấu hình IP cho HMI như trên thì bạn có thể chọn Ethernet và nhập IP HMI vào để write xuống bằng cáp Ethernet.

5. Kết nối HMI GOT1000 với PLC S7-1200 bằng cáp Ethernet. Tận hưởng kết quả thôi!

Lưu ý: Để vào phần cài đặt cứng của HMI GOT1000 bạn nhấn vào góc trái trên cùng (Có thể phải bấm nhiều lần, tuỳ vào HMI nhưng chắc chắn là ở góc trái trên cùng).

Phần mềm và tài liệu tham khảo

• Phần mềm thiết kế lập trình HMI GOT: GT Designer 3
• GOT1000 Series Connection Manual: sh080870engy.pdf
• GT16 User’s Manual: sh080778engf.pdf

Video hướng dẫn tham khảo

Kết luận

Trên đây là hướng dẫn cách cấu hình và kết nối HMI GOT1000 với PLC S7-1200 khá chi tiết. Nếu bạn cảm thấy bài viết hay và hữu ích thì hãy comment và chia sẻ bài viết nhé. Chúc bạn thành công!
